一、氣源處理系統

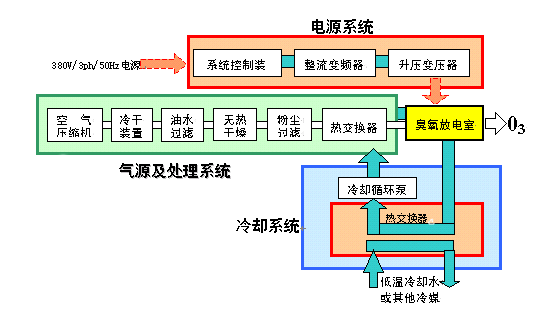

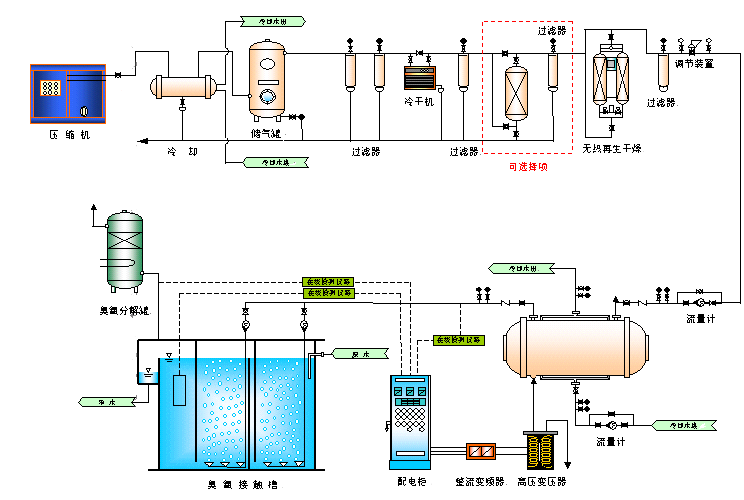

1. 空氣源臭氧發生器系統

空氣源臭氧發生器系統是指以空氣為原料，經過多道工藝干燥處理后的空氣送入臭氧合成系統產生臭氧的裝置。

壓縮機 → 冷凝器 → 貯氣罐 → 水過濾器 → 油過濾器 → 冷干機

水過濾器 → 油過濾器 → 干燥機 → 粉塵過濾器 → 換熱器 → 減壓閥

流量計 → 臭氧合成

技術指標：空氣露點 -45 ℃ 粉塵 >0.01ppm

2. 臭氧發生器富氧源系統（ ups ）是指空氣經過壓縮干燥處理后，經（ VPS ）富氧受壓吸附產量一定純度的氧氣送入臭氧合成系統的裝置。

壓縮機 → 冷凝器 → 貯氣罐 → 水過濾器 → 油過濾器 → 冷干機

水過濾器 → 油過濾器 → 富氧機 → 粉塵過濾器 → 換熱器 → 減壓閥

流量汁 → 臭氧合成

技術指標：氣源露點＜ -50 ℃ 氧氣純度 60%--90% 粉塵 >0.01ppm

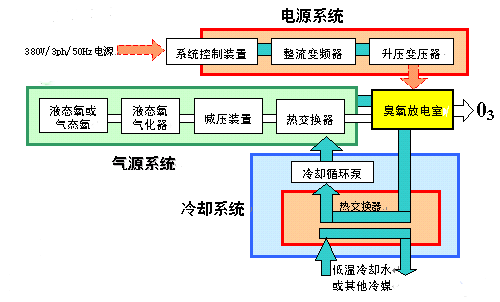

3. 臭氧發生器純氧源系統：液態氧經汽化器汽化、氣源處理系統處理后，送入臭氧合成系統的裝置。

液氧貯罐 → 汽化器 → 減壓閥 → 過濾器 → 流量計 → 臭氧合成

上述設備的設計和選型應根據臭氧系統產量和臭氧濃度指標及系統運行條件來細心選型確定。

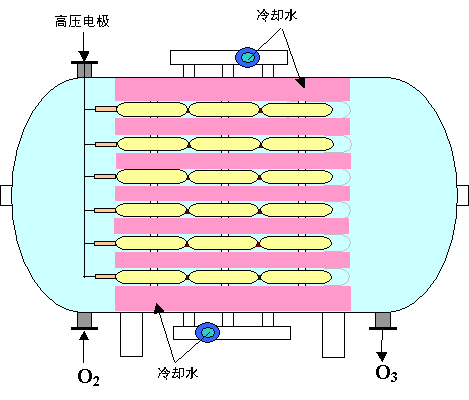

    臭氧合成過程中大約 90% 電功率被轉換成熱能 , 具有穩定高效的冷卻系統是發生器長期運行的根本保障。冷卻系統主要對放電單元外電極進行冷卻和對進入放電單元的氣體進行調節以保證臭氧產量的穩定 . 冷卻系統通用分為開路循環和閉路循環兩種

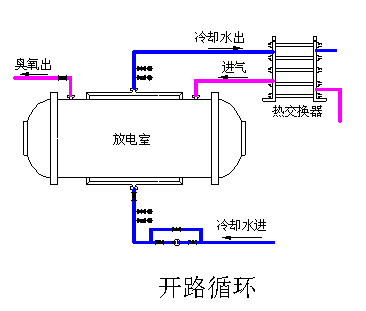

1. 開路循環是指冷卻劑經放電室進入交換器直接排放（如下圖）。

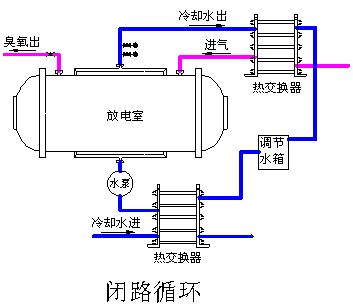

2.閉路循環是指冷卻劑經循環泵加壓后通過放電室交換器閉路循環的系統（如下圖）。

通常情況下大型臭氧系統采用閉路循環冷卻，中小型臭氧系統采用開路循環冷卻。

電源系統是臭氧合成過程中最關健的部分，電源系統不僅與臭氧系統穩定可靠工作有關，而且與臭氧合成效率運行成本有關。臭氧電源目前運行的有：工頻電源、中頻電源、高頻電源三種。

1. 工頻電源系統

市電 → 控制柜 → 電壓調器 → 高壓變壓器 → 高壓

2. 中頻電源系統

市電 → 控制柜 → 整流器 → 變頻器 → 電抗器 → 高壓變壓器 → 高壓

cpu

中頻電源頻率般在 400—800Hz 之間，分固定中頻和可調中頻兩種。

大功率器件為可控硅 IGBT 。

3. 高頻電源系統

市電 → 控制柜 → 整流器 → 變頻器 → 電抗器 → 高壓變壓器 → 高壓

cpu

高頻電源一般指頻率在 1000Hz 以上 , 分固定中頻和可調中頻兩種 , 大功率器件為可控硅 IGBT 。

4. 控制系統

臭氧 電源控制是一項較為復雜、技術含量很高系統 它既能保電源主電路能夠在任何情況下恒流恒壓運行又能實現系列化的 在線檢測控 制具體特點如下

a. 可實現遠近程控制

b. 可實現臭氧氣體濃度的在線檢測和控制

c. 可實現水溶度在線檢測和控制

d. 可實現氣體流量壓力自動檢測和調節

e. 可實現進氣出氣進水出水溫度在線檢測和報警
